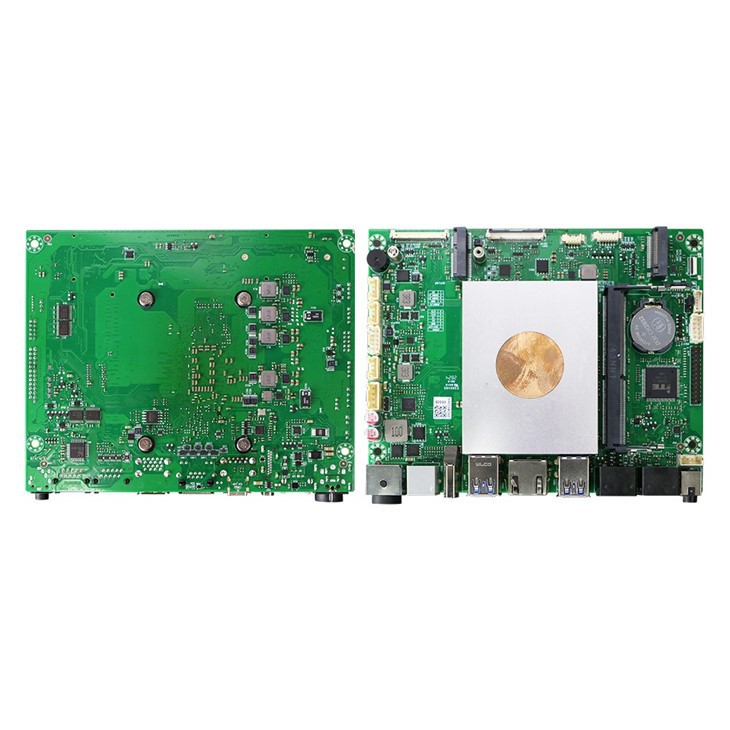

12-й 13-й встроенные промышленные материнские платы H-ADLP02
На основе основной платформы Intel 12/13 поколения
2 Слот памяти DDR4 SO-DIMM DDR4, поддержка до 64 ГБ
1 м.2 интерфейс Key-E 2230, развернуть модуль Wi-Fi + BT
1 м.2 интерфейс Key-M, развернуть модуль адаптивного хранения NVME/SATA
Поддержка вывода дисплея HDMI/EDP
1 10/100/1000м Ethernet
Максимальное расширение 10 USB, 4 com
DC 12/24V источник питания
Отправить запрос
Product Details of12-й 13-й встроенные промышленные материнские платы H-ADLP02
Встроенные индустриальные материнские платы H-ADLP02 представлены серией Core-U/P Intel 12/13 поколения. Он поддерживает до 32 ГБ DDR 4 3200 памяти MT/S SO-DIMM и включает в себя множество параметров подключения, таких как HDMI+EDP+EDP для тройного дисплея, 4 x USB3.0 или 3x USB 3.0+1 x Type-C, 1 HSIO, 4 RS 232 COM-порты, 1 RJ45 LAN и 2 M.2 SLAT. Он также поддерживает пробуждение на локальной сети, никаких дисковых руководств и автоматической власти. Эта материнская плата подходит для различных приложений, включая розничную торговлю, киоски самообслуживания, машины для всех в одном и системы промышленного управления.
H-ADLP02
| Процессор | Intel® 12/13 -й озеро Олдер/Праптор -озеро (поддержка серии U/P) |
| Чипсет | Intel Soc |
| Дисплей -контроллер | CPU Intel CPU интегрированный контроллер дисплея UHD |
| Отображение порта | HD+EDP+EDP Поддержка Triple Display HDI Max Resolution 4096x2160@30hz EDP Max Resolution 1920*1080@60 Гц |
| Память | 1*DDR4 RAM -слот, максимум 32 ГБ |
| Хранилище | 1xsata3.0, 1xm .2 2242/2280 Интерфейс поддерживает SSD с SATA/nvme |
| Аудио | Задний iO поддерживает микрофон/линейный двух в одном, поддерживает двухканальный 2W/8 Ом, 3W/4 Ом-выход и выход усилителя |
| Локальный | 1xrj45 Gigabit Ethernet Port RTL8111H |
| USB | Задний io: 4 x usb3.0 (двойной USB 3.0 Type-A) или 3x USB 3.0+1 x type-c Встроенный: 1x 2*5pin пластина, 2x 1*1PIN пластина, EDP1, EDP2, встроенный 3 интерфейсы USB2.0, в общей сложности 11 USB можно расширить |
| Параллельный порт | 1 LPT 2*13PIN Заголовок Параллельный порт |
| Компонент |
4 RS232 последовательные порты |
| Расширение автобуса | 1 M.2 Key-M (SATA/PCIE x2 Adaptive) 1 M.2 Key-e (pcie x 1+ сигнал USB2.0) |
| Другие порты | 1x f_panel, 1x sata_conn (fpc), 1x cpu_fan, 1x prt_cash |
| Температура и влажность | Температура и влажность хранения: -20 ~ 75 градусов 10%~ 90%, не конденсирование Рабочая температура и влажность: 0 ~ 60 градусов 10%~ 90%, не конденсирование |
| Операционная система | Windows 10/11, Linux |
| Биос | Ami Uefi Bios |
| Другая функция | Смотреть собаку, стартап дисков, сеть пробуждается, включает в себя, временный стартап |
| Источник питания | DC-In 12 В. |
| Размер печатной платы | 151 мм*120 мм (L*W) |
| Модель | Процессор | LVDS | EDP | HD | VGA | Локальный | USB | Компонент | M.2 | Тип-C. | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
