Роль промышленного компьютера в каждом звене
1. Захват изображения: как правило, это камера с сетевым портом и USB-камера. Чем выше скорость и пропускная способность интерфейса, тем выше верхний предел захваченного изображения в пикселях и кадрах. (большинство используют USB 3.0 и чипы Intel 1g, 2.5G и 10g)
2. Визуальный анализ: анализ захваченных изображений. Чем больше пикселей изображения, тем больше точек анализа и выше потребность в GPU и видеокарте. В том же случае, чем выше производительность видеокарты, тем выше скорость анализа. (независимая графическая карта обычно используется для высокоскоростного оборудования обнаружения)
3. Разделение треков: как правило, обнаруженные проблемы разделяются по различным атрибутам. Например, если еда только пустая и предметов нет, она фильтруется сильным ветром. Как правило, последовательный порт посылает сигнал закрытия переключателя или подключается к ПЛК для более сложных операций.
Примеры реального использования:

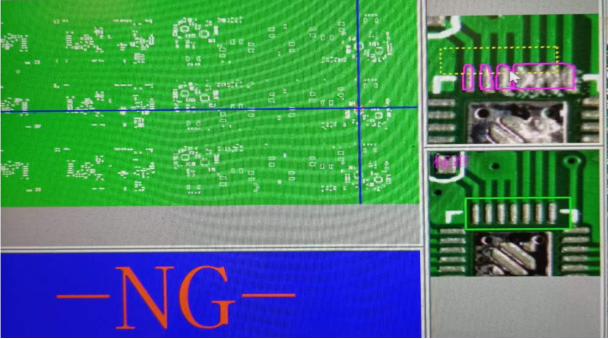

Обнаружение эффекта олова SMT
Путем анализа и сравнения с установленным изображением было обнаружено, что печатная плата с эффектом загрузки оловом, не соответствующая стандарту, будет иметь ошибку ng. На этом этапе манипулятор автоматически уберет его или на следующем этапе он переместится на ремонтный пост, и с ним будет работать ремонтный персонал. В случае низкой автоматизации кто-то откроет крышку и заберет печатную плату, а затем нажмет старт, чтобы продолжить производство.
Обнаружение аппликатора пленки подсветки:
Пленка подсветки мобильного телефона наклеивается манипулятором через сетевой порт или USB, чтобы поймать реальный объект, а затем проводится анализ. После подтверждения правильности положения материала вводится следующий шаг комбинирования, а затем камера улавливает пленку, чтобы убедиться, что паста однородна и перетекает на следующий шаг;
Они относительно сложны, количество считываемых кадров изображения невелико, а требуемая производительность графической обработки невысока. В принципе, большинство машинных интерфейсов могут соответствовать стандартам.
Оборудование для тестирования компонентов:
Этот тип обнаружения является быстрым. Каждую секунду обнаруживаются десятки, а то и сотни штук. Количество прочитанных пикселей невелико, количество кадров очень велико, потери кадров нет. Этот тип обнаружения требует относительно высоких сетевых интерфейсов. Обычно используются гигабитные сетевые карты Intel. Однако с повышением скорости оборудования требования к захвату изображения и обработке изображения сетевого интерфейса также повышаются. Тогда мы должны идти в ногу с рынком и обновляться.
